GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等、电力用户作为交流50赫，额定工作电压380V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换，分配与控制之用。


GGD型交流低压配电柜是根据能源部主管部门，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜，产品具有分断能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性，适用性强，防护等级高等特点。可作为更新换代的产品使用。


GGD型低压配电柜符合GB7251《低压成套开关设备和控制设备》等标准。

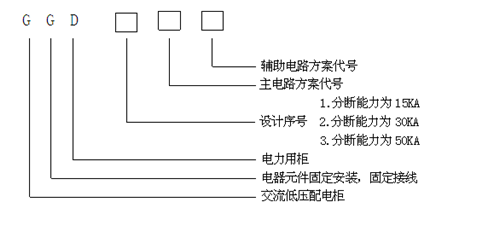

产品型号及含义

使用条件


●周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得大于+35℃。


●户内安装使用，使用地点的海拔高度不超过2000M。


●周围空气相对温度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。


●设备安装时与垂直面和倾斜度不超过5度。


●设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。


电气参数


●额定绝缘电压660V


●额定工作频率50HZ


●辅助电路的工作电压交流：100V  220V  380V  直流：110V  220V


●额定工作电流


GGD1  400A  600A(630)  1000A


GGD2  400A  1500A  (1600)


GGD3  2000A   2500A  3150A


●额定短路强度


GGD1  分断能力15KA  峰值耐受电流30KA


GGD2  分断能力30KA  峰值耐受电流63KA


GGD3  分断能力50KA  峰值耐受电流105KA


柜体结构


●构架用gMf冷弯型钢材局部焊接拼装而成，其钢性及承载能力均达到电器元件的安装要求，构架上分别有按E=20MM和E=100mm模数排列的安装孔，以提高产品装配的通用性。


●主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构，用高阻燃PPO合金材料热注成型，机械强度和绝缘强度高，能承受有效值50KA，峰值105KA动，热稳定冲击力，长期允许温度可达120℃。


●构架外形尺寸见下表：（外形见图）

●1000mm和1200mm宽的柜，正面采用不对称（800+200）、（800+400）的双门结构，600和 800 宽的柜采用整门结构，柜体后面采用对称式双门结构。既解决直接触电的防护又提高了整体美观和强度，也便于制造厂形成标准化生产。


●柜门采用镀锌转轴式铰链与构架相边。安装、拆卸方便，门的折边处均加有橡胶嵌条，关门时门与柜体之间的嵌条有一定的压缩行程，以防门边与柜体直接碰撞，并提高了门的防护等级。


●装有电器元件的仪表用多股软铜线与构架相连，柜内的安装件与柜架间用接地滚花螺钉链接，构成完整的接地保护电路。


●柜体前后，顶面及两端侧的防护等级达到IP30，也可根据用户的要求在IP20-IP40之间选择。


●为加强通风和散热，在柜体的下部，后上部和顶部均有通风散热孔，使柜本在运行中形成自然通风道，有较好的散热性能，散热孔用钢丝网板加封，以保证柜体的防护等级。


●柜体的顶盖，可在需要时拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，便于起吊、装运。


●柜体被复层采用聚脂桔形烘漆喷涂，消除眩光，且附着力强，柜内的安装件均镀锌、钝化处理，提高了“三防”性能。


安装与使用


●产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所，投入运行前应对产品全方们的检查和绝缘电阻测定（用500伏兆欧表测量绝缘电阻值应不得低于1兆欧）。


使用注意事项


●本产品为不靠墙安装，单面（正面）操作，双面开门维修的低压配电柜，产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操行，检查和维修。
